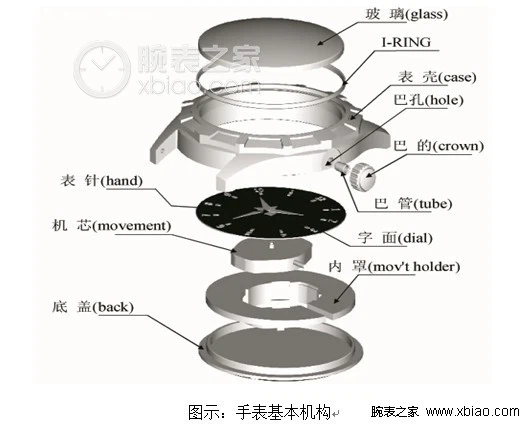

Structure interne de la montre automatique

Les montres mécaniques peuvent généralement être divisées en deux types : les montres manuelles et les montres automatiques. La source d'énergie de ces deux types de machines est entraînée par le ressort à l'intérieur du mouvement, qui entraîne la roue dentée puis pousse l'aiguille de la montre. Cependant, la source d'alimentation est différente dans le sens. Les montres mécaniques à remontage manuel reposent sur le pouvoir manuel. L'épaisseur du mouvement est plus fine que celle des montres classiques à remontage automatique, et le poids de la montre est relativement léger. "La montre à enchaînement automatique utilise le disque rotatif automatique du mouvement pour osciller à gauche et à droite afin de générer de l'énergie pour entraîner le ressort, mais l'épaisseur de la montre est relativement plus grande que celle d'une montre à remontage manuel.".

Le train d'engrenages des montres, en particulier le train d'engrenages de transmission principal, utilise largement une forme de dent dite circulaire. Cette forme de dent est une évolution de la forme de dent de câblage. En raison de la difficulté d'usiner des formes de dents cycloïdales pures, des arcs de cercle sont utilisés à la place des cycloïdes, également appelés formes de dents cycloïdales modifiées, qui peuvent porter le nombre minimum de dents sur l'arbre de transmission à 6, obtenant ainsi un rapport de transmission élevé lorsque le le nombre de dents sur la roue n'est pas trop grand, ce qui est extrêmement bénéfique pour réduire le diamètre central et pour les montres à haute fréquence. L'efficacité de la transmission est relativement élevée, atteignant généralement environ 95 %. En raison de la petite taille du mouvement de la montre, l'énergie stockée dans la roue à cassette n'est pas importante. Si la perte d'énergie est trop importante, cela affectera directement la qualité de chronométrage de la montre. Il est très sensible aux erreurs d'usinage. Par exemple, une erreur de forme de dent et une erreur d'entraxe peuvent entraîner des modifications des caractéristiques d'engrènement. Parce que sa forme de dent est déterminée par une paire d'engrenages et de modules en prise, le nombre de dents et de modules est différent, et les fraises et les fraises utilisées sont également différentes.

La composition est très simple. Les montres suisses ont relativement peu de pièces, principalement composées de roues d'échappement, de composants de fourche d'échappement (y compris la fourchette d'échappement, l'entrée, la sortie du sabot, la goupille de fourche, l'axe de fourche), les composants à double disque (double disque, goupille de disque) et les goupilles de fin de course sur le plaque de serrage principale. Cependant, certaines montres n'utilisent pas de goupilles de limite, mais fraisent à la place deux bossages directement dans la plaque de serrage principale ou à fourche pour limiter la position. D'autres utilisent un clou dépassant du composant de la fourche d'échappement pour l'insérer dans un trou de la plaque de serrage principale afin de limiter sa position sur les deux parois du trou. Ce type de mécanisme d'échappement est appelé mécanisme d'échappement de type sabot de fourche, qui est divisé en deux types : un type à fourche droite et un type à fourche latérale. Le premier est que le trou de l'arbre de la roue d'échappement, le trou de l'arbre de la fourchette d'échappement et le trou de l'arbre oscillant sont sur une seule ligne ; Ce dernier est que les lignes de connexion de ces trois trous ont un certain angle. Bien que les deux formes soient différentes, leur composition et leur principe de fonctionnement sont les mêmes. Principalement utilisé dans les montres de moyenne et haute qualité.

Le système spiral cycloïdal est la partie qui produit une fréquence de vibration stable. Ces deux parties sont organiquement liées par un rouage de transmission et un mécanisme d'échappement, formant l'ossature du mouvement horloger. La vibration de l'ensemble spiral cycloïdal consomme une certaine quantité d'énergie, qui est complétée par le système d'entraînement primaire. Grand approvisionnement, grande oscillation de l'ensemble de spiral de roue d'oscillation ; Au contraire, si l'alimentation en énergie est petite, l'angle d'oscillation de l'ensemble de ressort spiral à roue oscillante est petit, c'est-à-dire que l'amplitude d'oscillation est petite. Si l'énergie fournie est toujours maintenue à une valeur constante, l'angle d'oscillation de l'ensemble spiral de roue oscillante reste également inchangé, c'est-à-dire que l'amplitude d'oscillation reste inchangée. En fait, il est impossible que l'approvisionnement en énergie reste inchangé. "Parce que le ressort tendu au-dessus de la montre mécanique fournit la force motrice, le couple diminuera à mesure que le ressort se détendra. Bien sûr, l'énergie fournie diminuera également en conséquence.". De plus, cette énergie traverse le mécanisme de transmission et d'échappement, et les caractéristiques d'engrènement de la transmission à engrenages de transmission, les caractéristiques de fonctionnement, l'efficacité de la transmission et l'efficacité du mécanisme d'échappement du mécanisme d'échappement changent constamment. Par conséquent, l'oscillation de l'ensemble spiral à rouleau varie à différents moments. Si elles sont mesurées avec un compteur de swing ou un enregistreur de swing, les valeurs affichées fluctuent constamment, prenant généralement la valeur maximale dans un certain laps de temps. La moyenne des valeurs minimales représente le swing sur la période de temps.
